نحوه تست دیود با استفاده از مولتی متر
یک مولتیمتر میتواند به عنوان روشی سریع و ساده برای بررسی معیوب بودن دیود استفاده شود. یک دیود خوب، مقاومت بسیار بالایی (در حالت ایدهآل باز) در بایاس معکوس و مقاومت بسیار کمی در بایاس مستقیم نشان میدهد. یک دیود باز معیوب، مقاومت بسیار بالایی (یا باز) را برای هر دو بایاس مستقیم و معکوس نشان میدهد. یک دیود اتصال کوتاه یا مقاومتی معیوب، مقاومت صفر یا کم را برای هر دو بایاس مستقیم و معکوس نشان میدهد. دیود باز رایجترین نوع خرابی است.
بسیاری از مولتیمترهای دیجیتال دارای عملکرد تست دیود هستند که روشی مناسب برای آزمایش دیود فراهم میکند. یک مولتیمتر معمولی دارای یک نماد دیود کوچک برای مشخص کردن موقعیت سوئیچ عملکرد است. هنگامی که روی تست دیود تنظیم میشود، دستگاه یک ولتاژ داخلی کافی برای بایاس مستقیم و بایاس معکوس یک دیود فراهم میکند. این ولتاژ داخلی ممکن است در بین برندهای مختلف مولتیمتر متفاوت باشد، اما 2.5 ولت تا 3.5 ولت یک محدوده معمول از مقادیر است.
تست دیود وقتی که سالم است

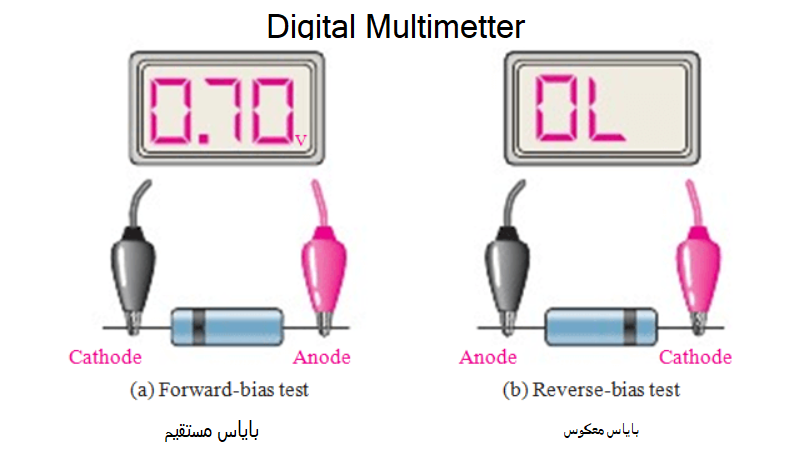

در شکل (a)، سیم قرمز (مثبت) مولتیمتر به آند و سیم سیاه (منفی) به کاتد متصل شده است تا دیود را در بایاس مستقیم قرار دهد. اگر دیود سالم باشد، مقداری بین تقریباً 0.5 تا 0.9 ولت خواهید داشت که 0.7 ولت برای بایاس مستقیم معمول است.
در شکل (b)، دیود همانطور که نشان داده شده است برای بایاس معکوس چرخانده شده است. اگر دیود به درستی کار کند، معمولاً عبارت "OL" را خواهید دید. برخی از مولتی مترها ها ممکن است ولتاژ داخلی را برای حالت بایاس معکوس نشان دهند.
تست دیود وقتی که معیوب است
وقتی یک دیود دچار قطعی میشود، همانطور که در شکل (c) نشان داده شده است، علامت "OL" خارج از محدوده را برای هر دو حالت بایاس مستقیم و بایاس معکوس دریافت میکنید. اگر دیود اتصال کوتاه شود، همانطور که در بخش (d) نشان داده شده است، ولتمتر در هر دو تست بایاس مستقیم و معکوس، 0 ولت را نشان میدهد.
بررسی دیود با تابع اهم
مولتی مترهایی که موقعیت تست دیود ندارند، میتوانند با تنظیم سوئیچ عملکرد روی محدوده اهم، برای بررسی دیود استفاده شوند. برای بررسی بایاس مستقیم یک دیود سالم، مقدار مقاومتی را خواهید دید که بسته به باتری داخلی دستگاه میتواند متفاوت باشد. بسیاری از دستگاهها ولتاژ کافی در تنظیمات OHM برای بایاس مستقیم کامل یک دیود ندارند و ممکن است مقداری از چند صد تا چند هزار اهم را دریافت کنید. برای بررسی بایاس معکوس یک دیود سالم، در اکثر مولتی مترها علامتی مانند "OL" خواهید دید که خارج از محدوده است زیرا مقاومت معکوس برای اندازهگیری دستگاه بسیار زیاد است.
اگرچه ممکن است در یک مولتی متر مقادیر مقاومت مستقیم و معکوس دقیقی به دست نیاورید، اما مقادیر نسبی نشان میدهند که یک دیود به درستی کار میکند و معمولاً این تمام چیزی است که باید بدانید. علامت خارج از محدوده نشان میدهد که مقاومت معکوس بسیار بالا است، همانطور که انتظار دارید. مقدار چند صد تا چند هزار اهم برای بایاس مستقیم در مقایسه با مقاومت معکوس نسبتاً کوچک است و نشان میدهد که دیود به درستی کار میکند. مقاومت واقعی یک دیود بایاس مستقیم معمولاً بسیار کمتر از 100 است.
چکیده مطالب بالا اینگونه تعبیر می شود که یک دیود سالم در بایاس مستقیم ولتاژی حدود 0.7 ولت افت دارد و در بایاس معکوس هیچ جریانی از آن عبور نمیکند غیر این باشد دیود معیوب می باشد.
