تابلو کنترلکننده ضریب توان (PFC)
خازنها در اکثر تجهیزات اصلاح ضریب توان (PFC) جریانی را میکشند که از ولتاژ پیش میافتد و در نتیجه ضریب توان پیش فازی ایجاد میکند. این ضریب توان پیش فاز می تواند ضریب توان پس فازی را که موتور ها ایجاد کرده اند جبران نماید.
امروز قصد داریم در مورد دستگاههای بسیار مهمی به نام کنترلکنندههای اصلاح ضریب توان صحبت کنیم ؛ اینکه این دستگاهها چه نیازی به این دستگاهها دارند و چگونه کار میکنند، موضوعی است که قرار است در مورد آن صحبت کنیم.
کنترلکننده ضریب توان (PFC)
این نوع دستگاهها برای نظارت بر مصرف برق کارخانه شما استفاده میشوند و با نقش خود، پلههای خازنهای شما را (به طور خودکار) تنظیم میکنند تا ضریب توان در کارخانه شما افزایش و بهبود یابد.
با استفاده کارآمد از این دستگاه، صنعت میتواند با کاهش تلفات و کاهش هزینههای تقاضای توان ظاهری، راندمان سیستم را بهبود بخشد.
کنترل کننده ضریب توان چگونه کار میکند؟
ایده پشت اصلاح ضریب توان با استفاده از خازنها . خازنها به صورت موازی با شبکه برق ورودی متصل میشوند، همانطور که در شکل زیر نشان داده شده است هر مجموعه خازن بوسیله یک کنتاکتور به شیکه وصل می شود.
تجهیزات اصلاح ضریب توان
خازنهای موجود در تابلو اصلاح ضریب توان، جریانی را میکشند که از ولتاژ پیش میافتد و در نتیجه ضریب توان پیشفاز ایجاد میکند .
اگر خازنها به مداری متصل شوند که با ضریب توان اسمی پسفاز کار میکند ، میزان پسفاز بودن مدار به طور متناسب کاهش مییابد.
کنترلکنندههای ضریب قدرا قادر به کنترل شش مرحله (6 پله) یا دوازده مرحله (12 پله) هستند که بستگی به نیاز شما و نسخه دستگاه شما دارد. دستگاه میتواند به برق 220 ولت/400 ولت AC متصل شود که بستگی به انتخاب شما دارد.

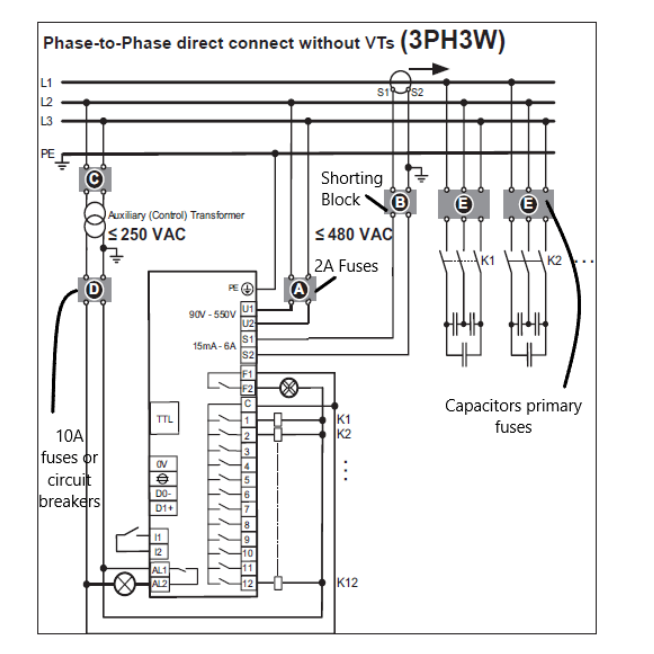

در شکل بعدی، میتوانیم ببینیم که یک اتصال فاز به فاز (۴0۰ ولت متناوب) وجود دارد که دو فاز به (U1 . U2) متصل شدهاند. این سیستم کنترل دارای 12 پله خروجی است. استفاده ار پله های خروجی متناسب با مقدار توان راکتیو خواهد بود.
توجه داشته باشید در صورت قطع ترانسفورماتور جریان (CT) به دلیل سیمکشی مجدد یا تعمیر پنل، باید مطمئن شوید که ترمینالهای CT اتصال کوتاه شدهاند، زیرا یک CT مدار باز مقدار زیادی ولتاژ در سیمپیچ ثانویه ایجاد میکند و این میتواند برای تکنسینی که با آن سر و کار دارد، خطر سری ایجاد کند.
