کلید قطع جریان نشتی زمین
در این پست، انواع و اصول کار کلید قطع جریان نشتی زمین (ELCB) را خواهیم آموخت.
ELCB مخفف Earth Leakage Circuit Breaker است . نقش آن تشخیص نشتی جریان به زمین یا خطای عایقبندی در تجهیزات بار و قطع مدار حامل جریان است.
این کار از برق گرفتگی جلوگیری میکند و از پرسنل و تجهیزات اطراف در برابر آسیب محافظت میکند. این نوعی قطع کننده مدار است و به طور گسترده برای اهداف مختلف خانگی و صنعتی مورد استفاده قرار میگیرد.
اساساً، ELCB به دو دسته طبقهبندی میشود.
نوع ولتاژ
نوع جریان
کلید قطع جریان نشتی زمین ولتاژ (ELCB)
این نوع نسبتاً سادهای از ELCB است. همانطور که در تصویر دیده میشود، مدارشکن به مدار جریان نشان داده شده به صورت یک جعبه کوچک متصل است.
یک رله در مدار قطع کننده مدار (CB) استفاده میشود . یک سر منبع تغذیه رله به بدنه فلزی بار که قرار است جریان از آن عبور کند، متصل است.
سر دیگر تغذیه رله به نقطه زمین متصل است. کنتاکت کمکی رله به مدار CB متصل است.
در شرایط عادی، بدون هیچگونه نشتی زمین یا خطای عایقی، رله فعال نمیشود زیرا هیچ پتانسیلی از طرف بار وجود نخواهد داشت. اگر اتصال کوتاه یا نشتی زمین وجود داشته باشد، ولتاژ کمی در آن طرف پتانسیل القا میشود.
اگر این ولتاژ بالاتر از حدی باشد که رله باید به آن متصل شود، رله روشن میشود. این باعث روشن شدن کنتاکت کمکی میشود و از آنجایی که به عنوان کنتاکت NC متصل است، مدار جریان CB را قطع میکند و بنابراین، از آسیب دیدن تجهیزات جلوگیری میکند یا در صورت تماس اشتباه انسان با تجهیزات، از برق گرفتگی جلوگیری میکند.
قطع کننده مدار نشت جریان زمین
این نوع، پرکاربردترین نوع است و به آن RCCB (بریکِر جریان نشتی) نیز میگویند .

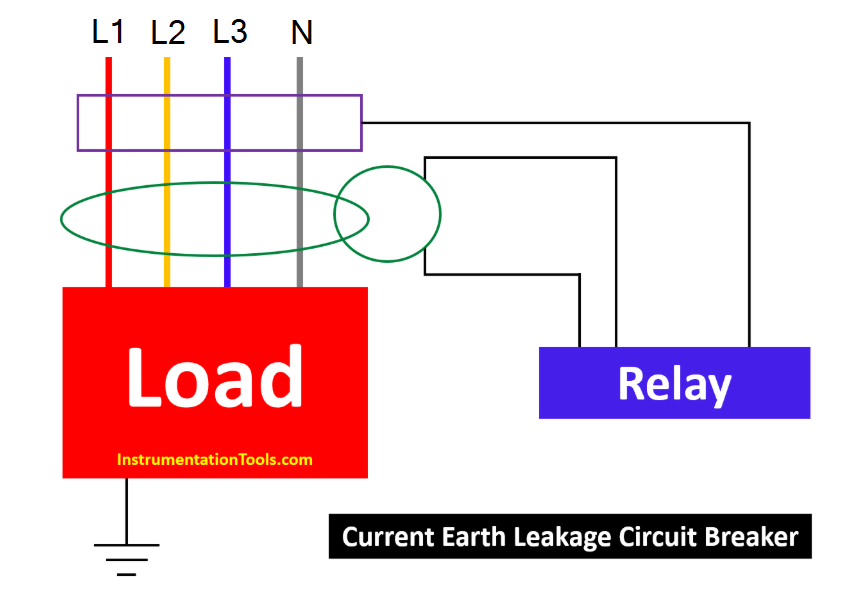

همانطور که در تصویر دیده میشود، مشابه ولتاژ مورد استفاده در بالا است. تنها تفاوت در ترانسفورماتور جریان مورد استفاده در مدار است.
در مسیر جریان، دو سیمپیچ اولیه، همانطور که با یک خط نازک نشان داده شده است (یکی روی فاز و دیگری روی نول) روی آن پیچیده شدهاند.
قطع کننده مدار نشت جریان زمین
یک ترانسفورماتور جریان ثانویه روی سیمپیچهای اولیه پیچیده شده است؛ که با خط ضخیم نشان داده شده است. ترانسفورماتور برای فعال کردن رله به پتانسیل آن متصل است و کنتاکت کمکی آن به مدار CB متصل است.
در شرایط عادی، اگر نشتی زمین وجود نداشته باشد، جریان عبوری از هر دو خط فاز و نول یکسان خواهد بود. MMF حاصل صفر خواهد بود (اختلاف بین جریانهای فاز و نول).
حال فرض کنید نشتی زمین وجود دارد. مقدار کمی جریان نشتی به جریان فاز اضافه میشود. به همین دلیل، بین هر دو جریان اختلاف ایجاد میشود و MMF حاصل، رله را فعال میکند.
این کار مدار CB را قطع میکند و از تجهیزات و پرسنل در برابر آسیب محافظت میکند.
