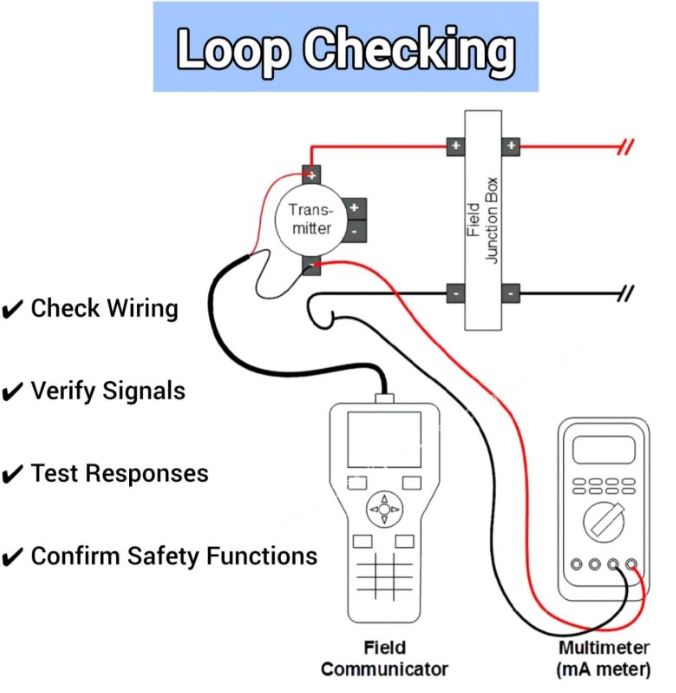

عملیات و روش های لوپ تست
Flow Meter Loop Test
فلومتر را بررسی کنید، شماره برچسب و محدوده آن باید با برگه اطلاعات طراحی مطابقت داشته باشد .
قبل از اتصال ارتباط دهنده HART ، جریان باید 0% در DCS را نشان دهد.
ارتباط دهنده HART را وصل کنید، شماره برچسب، محدوده و سایر تنظیمات فلومتر را بررسی کنید.
با استفاده از ارتباط دهنده HART، سیگنال (0%، 25%، 50%، 75% و 100%) را از ترمینال فیلد شبیهسازی کنید، نشانگر را در DCS بررسی کنید، تنظیم آلارم باید بررسی شود.
همچنین، مرحله بالا را به ترتیب معکوس (از ۱۰۰٪ تا ۰٪ به صورت مرحلهای) انجام دهید و پاسخ فرستنده را مشاهده کنید.
ارتباط دهنده HART را جدا کنید، دوباره علامت را در DCS بررسی کنید. جریان باید 0٪ باشد.
Level Transmitter Loop Test
فرستنده سطح را بررسی کنید ، شماره برچسب و محدوده آن باید با برگه اطلاعات طراحی مطابقت داشته باشد.
قبل از اتصال ارتباط دهنده HART، سطح باید 0٪ در DCS را نشان دهد.
ارتباط دهنده HART را وصل کنید، شماره برچسب، برد و سایر تنظیمات فرستنده سطح را بررسی کنید.
با استفاده از ارتباط دهنده HART، سیگنال (0%، 25%، 50%، 75% و 100%) را از ترمینال فیلد شبیهسازی کنید و علامت را در DCS بررسی کنید، تنظیم آلارم باید بررسی شود.
همچنین، مرحله بالا را به ترتیب معکوس (از ۱۰۰٪ تا ۰٪ به صورت مرحلهای) انجام دهید و پاسخ فرستنده را مشاهده کنید .
ارتباط دهنده HART را جدا کنید و دوباره نشانگر DCS را بررسی کنید. سطح باید 0٪ باشد.
توجه: این شامل فرستنده سطح جابجایی، فرستنده سطح شناور، فرستنده سطح رادار، فرستنده فشار دیفرانسیل و غیره است.
Switch Loop Test
سوئیچ را بررسی کنید، شماره برچسب و محدوده را وارد کنید که باید با برگه اطلاعات طراحی مطابقت داشته باشد.
قطع شدن سیم سیگنال و سیم رابط، شرایط غیرعادی در DCS را نشان میدهد.
سیگنال را از سایت ارسال کنید و تغییر مقدار در DCS را بررسی کنید.
سیگنال را جدا کنید و خروجی DCS را بررسی کنید .
نکته: روش فوق ممکن است شامل یک سوئیچ فشار، سوئیچ سطح، سوئیچ دما و سوئیچ جریان باشد.
Pressure Transmitter Loop Test
ترانسمیتر فشار را بررسی کنید ، شماره برچسب و محدوده آن باید با برگه اطلاعات طراحی مطابقت داشته باشد.
شیر تخلیه را باز کنید، خروجی فشار باید 0% را در DCS نشان دهد، اگر فرستنده فشار از نوع خلاء باشد، قبل از اتصال ارتباط HART، خروجی فشار باید فشار اتمسفر باشد.
ارتباط HART را وصل کنید، شماره برچسب، محدوده و سایر تنظیمات ترانسمیتر فشار را بررسی کنید.
با استفاده از ارتباط HART، سیگنال (0%، 25%، 50%، 75% و 100%) را از ترمینال فیلد شبیهسازی کنید ، علامت را در DCS بررسی کنید، تنظیم آلارم باید بررسی و ثبت شود.
همچنین، مرحله بالا را به ترتیب معکوس (از ۱۰۰٪ تا ۰٪ به صورت مرحلهای) انجام دهید و پاسخ فرستنده را مشاهده کنید.
ارتباط HART را قطع کنید، دوباره علامت روی DCS را بررسی کنید.
RTD (without transmitter) Loop Test
بررسی کنید که شماره برچسب المنت دما ( RTD ) با برگه اطلاعات طراحی مطابقت داشته باشد.
مقادیر مقاومت را مطابق با محدوده دما از جعبه مقاومت دهه اعمال کنید. مقادیر فرآیند مربوطه را در اتاق کنترل بررسی کنید.
Thermocouple (without transmitter) Loop Test
بررسی کنید که شماره برچسب المنت دما ( ترموکوپل ) با برگه اطلاعات طراحی مطابقت داشته باشد.
میلی ولت را از دستگاه اندازهگیری فرآیند بر اساس دما اعمال کنید و مقادیر فرآیند مربوطه را در اتاق کنترل بررسی کنید.
Temperature Transmitter Loop Test
بررسی کنید که شماره برچسب ترانسمیتر دما و محدوده آن با برگه اطلاعات طراحی مطابقت داشته باشد.
قبل از اتصال ارتباط HART، مقدار خروجی فرستنده دما را در DCS بررسی کنید، مقدار دما باید برابر با دمای محیط میدانی باشد.
ارتباط HART را وصل کنید، شماره برچسب ترانسمیتر دما، محدوده و مقدار تنظیم شده را بررسی کنید.
با استفاده از ارتباط HART، سیگنال (0%، 25%، 50%، 75% و 100%) را از ترمینال فیلد شبیهسازی کنید، علامت را در DCS بررسی کنید، تنظیم آلارم باید بررسی و ثبت شود.
همچنین، مرحله بالا را به ترتیب معکوس (از ۱۰۰٪ تا ۰٪ به صورت مرحلهای) انجام دهید و پاسخ فرستنده را مشاهده کنید.
ارتباط HART را قطع کنید، دوباره علامت را در DCS بررسی کنید.
Control Valve with Pneumatic Positioner Loop Test
بررسی کنید که شماره برچسب شیر کنترل و محدوده آن باید با برگه اطلاعات طراحی مطابقت داشته باشد.
سیگنال ورودی را به شیر کنترل (۴ میلیآمپر، ۸ میلیآمپر، ۱۲ میلیآمپر، ۱۶ میلیآمپر و ۲۰ میلیآمپر) بدهید و پاسخ موقعیت ساقه شیر را مطابق با سیگنال ورودی بررسی کنید.
همچنین، مرحله بالا را به ترتیب معکوس (20 میلیآمپر، 16 میلیآمپر، 12 میلیآمپر، 8 میلیآمپر، 4 میلیآمپر) انجام دهید و پاسخ شیر را مشاهده کنید.
وضعیت خرابی هوای شیر کنترل را بررسی کنید.
Vibration Probe Loop Test
قبل از شروع بررسی حلقه، کالیبراسیون/تست زیر را برای پروبهای ارتعاشی تأیید کنید .
تمام اتصالات کابل تکمیل شده است، پرابهای ارتعاش به درستی به پروگزیمیتور متصل شدهاند .
قطبیت سیمها را در پروگزیمیتور (ترمینالهای com، -24V و O/P) متصل به سیستم مانیتور بررسی کنید.
مانیتور تأیید شده برای واحدهای مناسب برای اندازهگیری محوری، شعاعی و سرعت پیکربندی شده است.
با استفاده از کیت TK3 ارتعاشات محوری و شعاعی را طبق برگه اطلاعات شبیهسازی کنید . (به عدد روی مانیتور توجه کنید.)
شرایط هشدار و خطر را شبیهسازی کنید و عملکرد رلههای قطع متصل به سیستم خاموشکننده را تأیید کنید .
Analyzer Loop Test (with the vendor)
یک حلقه آنالیزور باید پس از اتمام فعالیتهای زیر برای بررسی آماده باشد.
کالیبراسیون/آزمایش مناسب
تست فشار خط پنوماتیک/هیدرولیک.
تمام بازرسیهای نهایی برای محفظه/پنل آنالیزور .
تأیید میکند که نصب آنالایزر و تمام موارد مرتبط (مثلاً: سیستم نمونهبرداری) در حلقه به درستی کار میکنند. نمونههای مناسب را اعمال کنید و خوانش صحیح را در مانیتور/پنل محلی و در اتاق کنترل بررسی کنید.
Gas Detector Loop Test
شماره برچسب آشکارساز گاز را بررسی کنید و برد آن باید با برگه اطلاعات مطابقت داشته باشد.
به جای شبیهسازی سیگنال ۴-۲۰ میلیآمپر، نمونه گاز آزمایشی را به حسگر آشکارساز گاز بدهید و مقدار خروجی از DCS را بررسی کنید.
