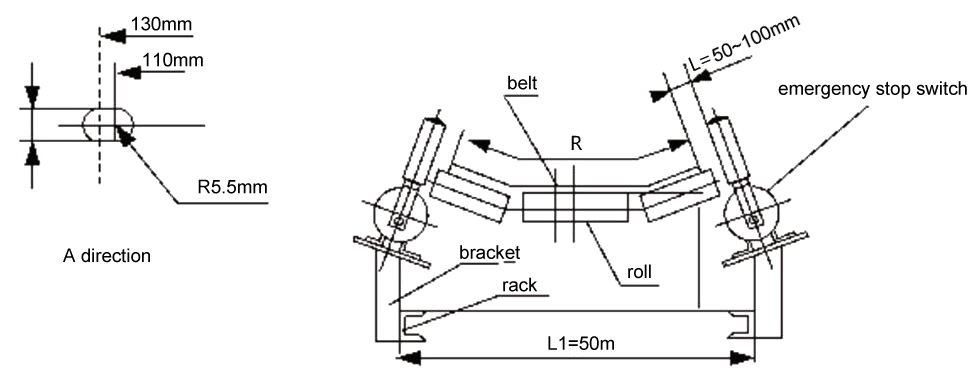

سویچ انحراف نوار نقاله یا Belt Alignment Switch یک سویچ درای یک اهرم است که روی نوار نقاله های حمل مواد در صنعت نصب می شود و وظیفه آن تشخیص انحراف نوار نقاله در حهت عرضی است و معمولا دارای دو نوع فرمان می باشد اولین فرمان که در سیستم به عنوان آلارم شناسایی می شود وقتی است که نوار اتدگی منحرف شده به گونه ای که این انحراف مانع کارکرد صحیح و صدمه به نوار نمی شود و ممکن است خودبخود بر طرف شود و دومین فرمان وقتی است که نوار کاملا منحرف شده و در سیستم به عنوان فالت (خطا) تشخیص داده شده و سیستم فرمان خاموش شدن موتور نوار نقاله زا صادر می کند. در شکل های زیر چند نوع سویچ انحراف نوار را مشاهده می نمایید. نحوه نصب هر کذام باید توسط کاتالوگ مشحص شود ولی در صورت عدم وحود کاتالوگ قاعده کلی این است که در شرایط عادی نوار غلطک سویچ باد بر نوار عمود بوده و نوار حدود 3 سانتیمتر از غلطک فاسله داشته باشد و به کونه ای تنظیم گردد که پس از انحراف نوار از روی غلطک های زیر خود که باعث استانه ریزش مواد شود فرمات خطا را به سیستم کنترل ارسال دارد.
در طول یک نوار اگر نوار کوچک باشد یک جفت سویچ در ابتدا و یک جفت سویچ در انتها نوار نصب می شود و در نوارهای بلند بسته به طول نوار ممکن است تا چندین حفت سویچ در طول نوار مصب گردد.
